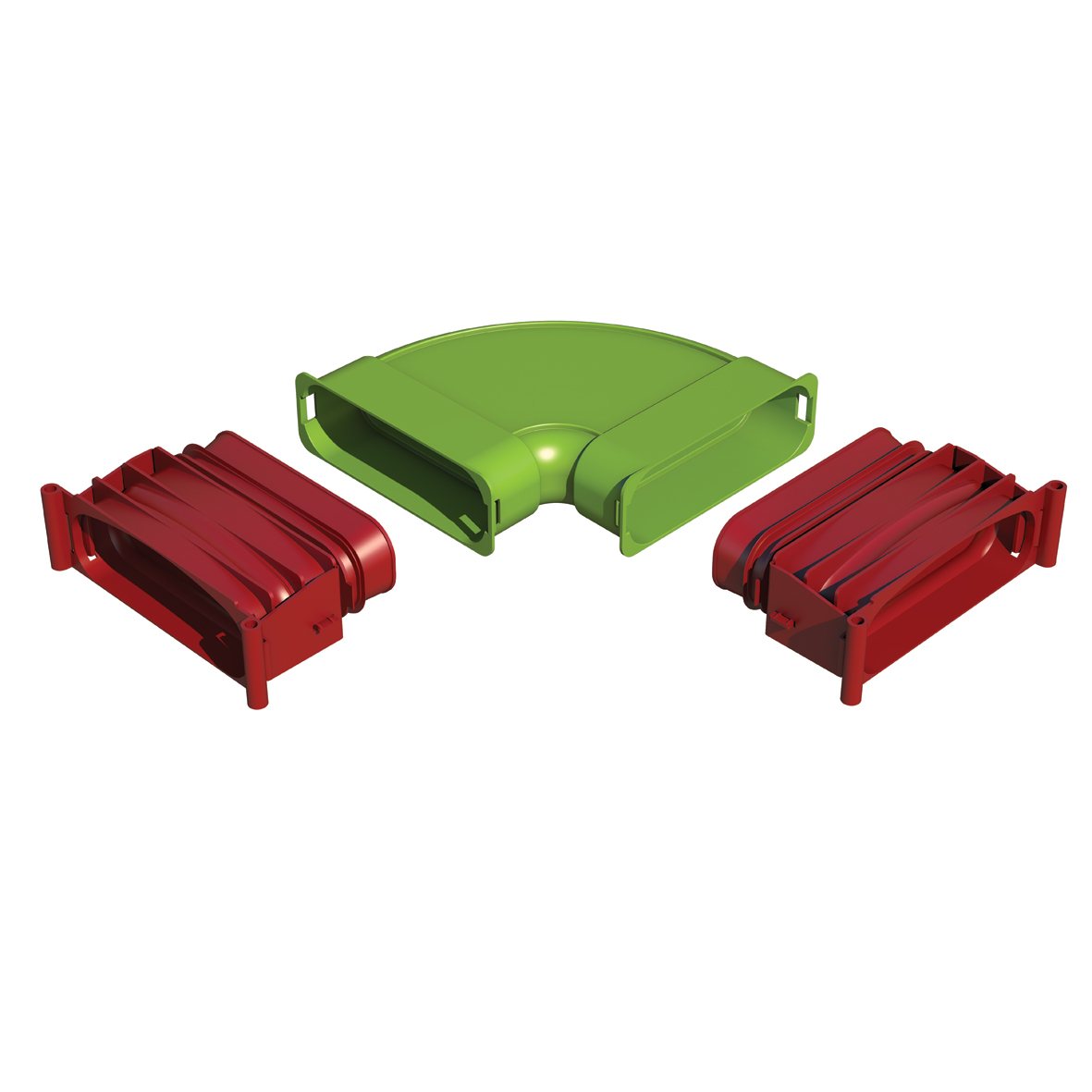

Ubbink Air Excellent AE45sc bocht 90° horizontaal set 0188544

€21,20 / PCE Incl BTW

Volgende werkdag in huis

In winkelmandje

Ubbink Air Excellent AE45sc bocht 90° horizontaal set 0188544...

€21,20

Verzenden

Nog 57 op voorraad Volgende werkdag in huis

24/5 whatsapp 0657575726

Nieuwe Wahlbach badkamermeubelen

Strak design, rustige lijnen en hoogwaardige afwerking. Direct leverbaar uit voorraad.

Voor 17:30 besteld, volgende werkdag bezorgd
Gratis bezorging in Nederland vanaf 125 euro
30 dagen bedenktijd, zodat je rustig kunt kiezen
Kies zelf een aflevermoment dat past bij jouw planning

Beschrijving

De Ubbink Air Excellent AE45SC bocht 90 graden horizontaal is een onderdeel van het modulaire Air Excellent luchtkanaalsysteem. De bocht maakt een vloeiende richtingsverandering mogelijk in horizontale trajecten en behoudt een constante luchtstroom zonder merkbare drukval. Ideaal voor balansventilatie en WTW-installaties waarbij efficiëntie en geluidscomfort belangrijk zijn.

Pluspunten in het kort

90°-bocht voor horizontale luchtkanaalverbindingen in AE45SC-systemen.
Gladde binnenwand voor minimale luchtweerstand en stille werking.
Gemaakt van duurzaam kunststof met vergrendelbare klikverbinding.
Luchtdichte afdichting dankzij geïntegreerde rubberring.
Volledig compatibel met andere onderdelen uit de Air Excellent AE45SC-serie.

Montage en toepassing

De bocht wordt gebruikt om luchtkanalen horizontaal te laten draaien, bijvoorbeeld bij bochten in vloeren of plafonds. Dankzij het vaste radiusontwerp en de gladde binnenzijde blijft de luchtstroom efficiënt en geluidsarm. Montage verloopt eenvoudig via de klikverbinding met geïntegreerde afdichting, wat zorgt voor een lekdichte installatie zonder extra materialen.

Monteer de bocht in horizontale richting met de luchtstroom mee.
Klikverbinding stevig aandrukken tot hoorbare bevestiging.
Gebruik uitsluitend AE45SC-onderdelen voor correcte passing.
Controleer de luchtdichtheid na montage voor optimale werking.

Advies bij het kiezen

Kies deze horizontale 90°-bocht voor richtingsveranderingen in vloer- of plafondkanalen.
Voor verticale richtingen gebruik je de AE45SC 90° verticaal.
Combineer met AE45SC-koppelstukken en verdelers voor een compleet systeem.
Beperk het aantal bochten om de luchtdruk stabiel te houden.

Technische gegevens

Type: bocht 90° horizontaal
Serie: Air Excellent AE45SC
Afmetingen: geschikt voor AE45SC-ovale kanalen (45 mm hoog)
Materiaal: kunststof (EPE-versterkt, licht en condensbestendig)
Toepassing: balansventilatie en luchtverdeling
Montage: klikverbinding met afdichtingsring
Werktemperatuur: -20 tot +60 °C
Onderhoud: onderhoudsvrij

In de praktijk

Deze horizontale bocht wordt veel toegepast bij ventilatiesystemen in nieuwbouw- en renovatieprojecten. De EPE-versterking maakt de bocht licht, duurzaam en geluiddempend. Daardoor blijft de luchtstroom stil en energiezuinig, zelfs bij langere trajecten. De montage verloopt snel dankzij de klikverbinding, zonder schroeven of kit.

Veelgestelde vragen

Wat is het verschil tussen de horizontale en verticale AE45SC-bocht

De horizontale bocht wordt gebruikt bij richtingsveranderingen in vloer- of plafondzones, terwijl de verticale bocht wordt toegepast bij overgangen tussen verdiepingen of wanddoorvoeren.

Heb ik extra afdichting nodig bij montage

Nee, de geïntegreerde rubberring in de klikverbinding zorgt voor een luchtdichte afsluiting. Extra tape of kit is niet nodig.

Kan deze bocht gecombineerd worden met AE35SC-kanalen

Nee, de AE45SC-serie heeft een grotere hoogte en past niet op AE35SC-kanalen zonder verloopadapter.

Mag de bocht worden ingekort

Dat is niet mogelijk. Gebruik bij maatverschillen een verbindingsstuk of verloopdeel uit de AE45SC-serie.

Is de bocht geschikt voor WTW-systemen

Ja, deze bocht is ontwikkeld voor balansventilatie met warmteterugwinning (WTW) en voldoet aan luchtdichtheidsklasse D.

Bekijk ook

Bekijk meer ovale luchtkanaalbochten of ontdek het volledige assortiment van Ubbink bij Saniheat.

Specificaties

Artikelnummer fabrikant:	0188544
Materiaal:	Kunststof
Kwaliteitsklasse:	Overig
Uitvoering:	Overig
Materiaal kanaal:	Kunststof
Kwaliteitsklasse kanaal:	Polypropyleen (PP)
Productiewijze:	Overig
Werkende lengte aansluiting 1:	40 mm
Equivalente kanaaldiameter:	75 mm
Nom. kanaalbreedte:	140 mm
Nom. kanaalhoogte:	50 mm
Kleur buitenzijde:	Groen
Instortbaar in beton:	Ja
Bochtuitvoering:	Gladde bocht
Bochthoek:	90 °
Met voorgemonteerde afdichting:	Ja
Antistatische uitvoering:	Ja
Werkende lengte aansluiting 2:	40 mm
