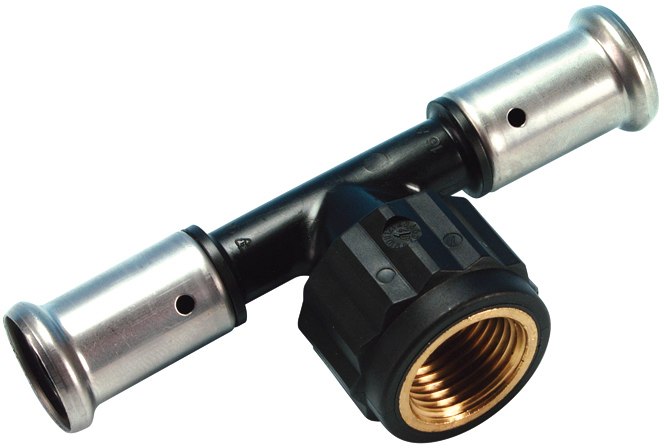

Henco 13PK T-stuk 20x3/4x20 mm pers x binnendraad x pers 13PK-200520


Henco 13PK T-stuk 20x3/4x20 mm pers x binnendraad x pers 13PK-200520

€18,50 / PCE Incl BTW
Volgende werkdag in huis

Henco 13PK T-stuk 20x3/4x20 mm pers x binnendraad x pers 13PK-200520...

€18,50
Nog 100 op voorraad Volgende werkdag in huis
24/5 whatsapp 0657575726

Nieuwe Wahlbach badkamermeubelen

Strak design, rustige lijnen en hoogwaardige afwerking. Direct leverbaar uit voorraad.

  • Voor 17:30 besteld, volgende werkdag bezorgd
  • Gratis bezorging in Nederland vanaf 125 euro
  • 30 dagen bedenktijd, zodat je rustig kunt kiezen
  • Kies zelf een aflevermoment dat past bij jouw planning
Beschrijving Een 3/4" aansluiting aftakken vanuit een doorgaande 20 mm Henco leiding kan met dit Henco 13PK T-stuk. De twee tegenoverliggende aansluitingen zijn 20 mm persmoffen; de haakse middenaftakking is uitgevoerd met 3/4" cilindrische binnendraad. Hierop kan bijvoorbeeld een appendage of ander onderdeel met passende 3/4" buitendraad worden aangesloten.

Het zwarte fittinghuis is vervaardigd uit PVDF. Rond de 3/4" draadaansluiting is messing CW617 toegepast. De persverbindingen zijn voorzien van RVS pershulzen en EPDM afdichtingen. Daarmee combineert deze uitvoering kunststof persaansluitingen met een metalen schroefdraadaansluiting.

Beide 20 mm zijden worden op Henco meerlagenbuis geperst. Voor deze maat wordt het TH-persprofiel toegepast. De middelste aansluiting is 3/4" cilindrische BSPP-G binnendraad volgens ISO 228-1; voor de draadverbinding is daarom een passend onderdeel met 3/4" buitendraad en een voor die verbinding geschikte afdichting nodig.

De totale lengte over de doorgaande 20 mm verbinding bedraagt 118,5 mm. De twee perszijden hebben ieder een aansluitlengte van 59,5 mm; de maat richting de schroefdraadaftakking bedraagt 46 mm. Dat maakt de benodigde inbouwruimte vooraf goed te bepalen.

Deze fitting is geschikt voor onder meer drinkwater- en verwarmingsinstallaties en beschikt over KIWA-keur. De opgegeven maximale werkdruk bedraagt 16 bar bij 20 °C en het continue mediumtemperatuurbereik loopt van -10 tot 70 °C. Voor een complete montage zijn de pers- en afdichtingselementen van de fitting aanwezig; Henco meerlagenbuis, het te koppelen 3/4" onderdeel en montagegereedschap behoren niet tot de fitting.
Specificaties
Artikelnummer fabrikant: 13PK-200520
Materiaal aansluiting 1: Polyvinylidenefluoride (PVDF)
Uitvoering: T-stuk
Nom. diameter aansluiting 1: DN 10
Nom. diameter aansluiting 2: 3/4" (20)
Hoek: 90 - 90 °
Materiaal aansluiting 2: Messing
Max. mediumtemperatuur (continu): 70 °C
Uitwendige buisdiameter aansluiting 2: 20 mm
Kwaliteitsklasse aansluiting 2: CuZn40Pb2 (CW617N)
Lengte aansluiting 1: 59.5 mm
Werkende lengte aansluiting 1: 32.5 mm
Lengte aansluiting 2: 46 mm
Materiaal aansluiting 3: Polyvinylidenefluoride (PVDF)
Werkende lengte aansluiting 3: 32.5 mm
Systeemgebonden: Ja
Mediumtemperatuur (continu): -10 - 70 °C
KIWA-keur: Ja
Contourcode aansluiting 1: TH
Min. mediumtemperatuur (continu): -10 °C
Werkende lengte aansluiting 2: 30.5 mm
Wanddikte aansluiting 1: 0.7 mm
Contourcode: TH
Wanddikte aansluiting 2: 0.675 mm
Nom. diameter aansluiting 3: DN 10
Wanddikte aansluiting 3: 0.7 mm
Contourcode aansluiting 3: TH
Met stootnok/-rand: Ja
Max. werkdruk bij 20°C: 16 bar
Lengte aansluiting 3: 59.5 mm
Met pakkingen: Ja
Ringstijfheidsklasse: Overig
